230 V/50 Hz, IPX2
POUŽITÍ
Tento typ ventilátorů je vzhledem ke svým parametrům předurčen k použítí pro kratší vzduchotechnické potrubí s nízkou tlakovou ztrátou (max. délka 1,5 m), případně k odsávání přímo přes zeď.
POPIS
• elegantní a moderní design
• úzký čelní panel - pouze 17 mm
• ventilátor vyroben z nárazuvzdorného plastu
• snadná údržba a montáž
PODMÍNKY PROVOZU
Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 °C do +40 °C, pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z potrubí. Elektrické krytí motoru ventilátoru je IPX2.
OBĚŽNÉ KOLO
Oběžné kolo je axiální. Je vyrobeno z nárazuvzdorného plastu bílé barvy.
MOTOR
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní na celou dobu životnosti a tepelnou pojistkou proti přetížení.. Napájení 230 V/50 Hz. Krytí IPX2. Pracovní teplota maximálně 40°C.
SMĚR PRŮTOKU

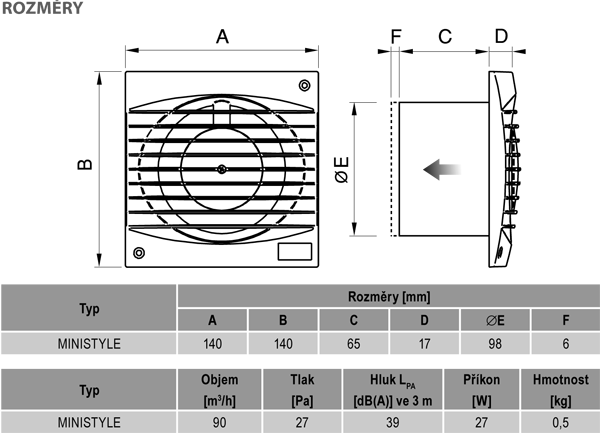

Směr průtoku je od přední sací mřížky k zadnímu výfukovému hrdlu. (Na obrázku výše označeno šipkou.)
ELEKTRICKÁ SVORKOVNICE
Připojovací svorkovnice je umístěna pod přední sací mřížkou ventilátoru a lze ji jednoduchou demontáží pojistného šroubu zpřístupnit.
INSTALACE
Snadná a rychlá instalace v horizontální poloze. Štít ventilátoru je připraven pro přímou montáž do zdi pomocí 2 šroubů, které jsou dodávány spolu s hmoždinkami standardně ke všem ventilátorům.
REGULACE OTÁČEK
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.
HLUK
Hladina hluku (LpA) je měřena ve vzdálenosti 3 m od sání ventilátoru při plném chodu ventilátoru.
