POPIS
Jednotka nasává čerstvý vzduch z venkovního prostředí a cirkulační vzduch z větrané místnosti. Množství cirkulačního vzduchu lze nastavit v rozsahu 0 až 100%. Dále se vzduch ohřívá a fi ltruje. Dvoustupňová fi ltrace zajišťuje nejen záchyt částic rozptýlených ve vzduchu, ale také částečný záchyt pachů. Upravený vzduch pak jednotka vyfukuje do místnosti.
Větrací jednotka MARTA je kompaktní jednotka s plastovým designovým krytem a skříní z ocelového plechu. V zadní části jednotky je sací otvor čerstvého vzduchu a ve spodní části mřížka sání cirkulačního vzduchu. Poměr směšování lze řídit pomocí mechanické směšovací klapky. Jednotka je vybavena radiálním ventilátorem s přímým pohonem, elektrickým ohřívačem, uhlíkovým fi ltrem a skládaným fi ltrem F9 a dále třístupňovou regulací průtoku a regulací teploty. Vzduch je z jednotky distribuován přímo do větrané místnosti přes výfukové mřížky.
Pro správnou funkci jednotky již není třeba připojovat žádné další příslušenství. Jednotka je vybavena i síťovým kabelem s vidlicí. Otvor na fasádě je vhodné z estetických a bezpečnostních důvodů zakrýt mřížkou. Záruka 36 měsíců.
POUŽITÍ
Větrací jednotka MARTA je vzhledem ke svému vzd. výkonu a konstrukci určena pro lokální větrání jednotlivých místností, a to jak bytového, tak administrativního typu za účelem zlepšení kvality vzduchu s min. provozními a investičními náklady.
PODMÍNKY PROVOZU
• jednotka musí být provozována ve vnitřních krytých a suchých prostorách s okolní teplotou od 0 °C do +50 °C
• dopravovaný vzduch by měl mít teplotu v rozmezí -20 °C až +40 °C a relativní vlhkost do 90 %
• jednotka je určena k instalaci do větrané místnosti na obvodovou zeď, přes kterou otvorem nasává čerstvý vzduch do místnosti. Jiná instalace není doporučena
• jednotka není určena pro dopravu vzduchu s obsahem hořlavých nebo výbušných směsí, výparů chemikálií, hrubého prachu, sazí, mastnot, jedů, choroboplodných zárodků atd.
• elektrické krytí namontované jednotky je IP20 (ochrana proti tělesům větším jak 12,5 mm, nechráněno proti vodě!)
• jednotka nesmí být umístěna v koupelně
INSTALACE A MONTÁŽ
Jednotka se instaluje na stěnu ve svislé poloze, plastovým krytem s ovladači směrem do místnosti. Jakákoliv jiná poloha je zakázaná! Jednotka je určena k instalaci do větrané místnosti na obvodovou zeď, přes kterou otvorem nasává čerstvý vzduch do místnosti. Jiná instalace není doporučena.

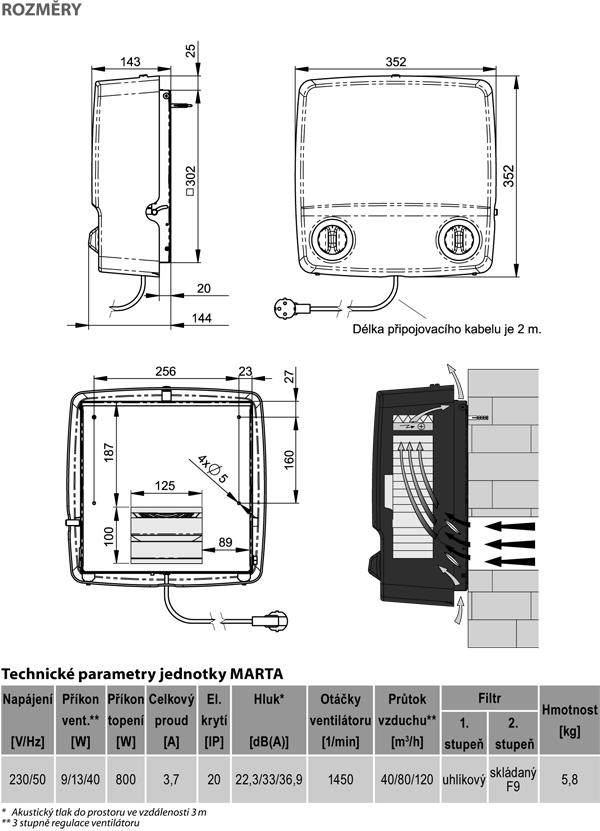

Před montáží jednotky je třeba v odvodové stěně vytvořit otvor pro sání čerstvého vzduchu. Do otvoru je možné buď vsadit potrubí s vnitřním průměrem 125 mm, a nebo pouze zednicky upravit otvor tak, aby měl průměr 125 mm.
V případě, že se na sací otvor jednotky nepřipojuje potrubí a nebo by bylo možné tímto potrubím dosáhnout až do sacího otvoru jednotky, je třeba ho vybavit pevnou mříží pro zabránění dotyku s rotujícími částmi ventilátorů, topných tyčí ohřívače atd. Vzdálenost mezi sacím hrdlem jednotky a nasávacím otvorem na fasádě nesmí být větší než 1 m! Jinak může dojít ke snížení výkonu jednotky nebo dokonce k jejímu poškození.
