230V, IPX2, ventilátor do potrubí
POUŽITÍ
Tento typ ventilátorů je vzhledem ke svým parametrům předurčen k použítí pro kratší vzduchotechnické potrubí s nízkou tlakovou ztrátou, případně k odsávání přímo přes zeď. Do stropu ho lze montovat pouze pokud ventilátor neběží nepřetržitě.
PODMÍNKY PROVOZU
Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0°C do +40°C, pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal, nestékal do něj a neusazoval se v něm kondenzát vody z potrubí.
SKŘÍŇ
Skříň je vyrobena u provedení PLAST e elektricky nevodivého termoplastu bílé barvy nebo u provedení KOV z ocelového plechu s nástřikem epoxidovým lakem.
OBĚŽNÉ KOLO
Oběžné kolo je axiální, vyrobeno z nárazuvzdorného plastu bílé barvy.
MOTOR
Asynchronní s kotvou nakrátko, vybaven kluznými ložisky s tukovou náplní na celou dobu životnosti a tepelnou pojistkou proti přetížení. Tento typ ložisek není vhodný pro nepřetržitý chod ventilátoru při instalaci ve svislé poloze. Dvojitá elektrická izolace. Napájení 230 V/50 Hz. Elektrické krytí IPX2.
SMĚR PRŮTOKU

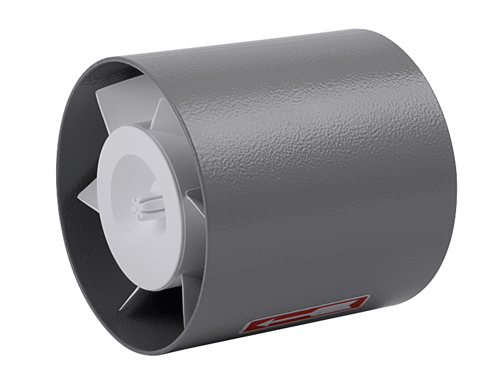

Od motoru k oběžnému kolu, je vyznačen na plášti ventilátoru (na obrázku výše označeno šipkou).
ELEKTRICKÁ SVORKOVNICE
Ventilátor neobsahuje připojovací svorkovnici.
INSTALACE
Snadná a rychlá instalace v horizontální nebo vertikální poloze, plášť je konstruován pro přímou instalaci do potrubí.
